Especificações de construção para a modernização automatizada de guindastes em oficinas à prova de explosão.
Disposições Gerais
O projeto de modernização automatizada de guindastes em oficinas à prova de explosão é uma operação especial de alto risco e com requisitos técnicos elevados. Deve seguir rigorosamente as normas nacionais de segurança contra explosões e os regulamentos de segurança para máquinas de elevação. Esta especificação visa garantir a segurança da construção, o controle de qualidade e a preservação do desempenho crítico à prova de explosões durante o processo de modernização. É aplicável a diversos projetos de modernização automatizada de sistemas de guindastes à prova de explosão.
Preparação preliminar e revisão do projeto
Avaliação de Ambiente à Prova de Explosões
Antes do início da construção da adaptação do guindaste, deve ser realizada uma avaliação abrangente da classificação da área de risco, dos tipos de substâncias explosivas, das faixas de temperatura e de outros parâmetros da oficina à prova de explosão. A classificação de resistência a explosões do equipamento adaptado deve atender ou exceder os requisitos originais do guindaste à prova de explosão e os requisitos ambientais. Todos os componentes elétricos e não elétricos devem estar em conformidade com as normas de resistência a explosões aplicáveis.
Projeto de Retrofit
O projeto de modernização da automação para o guindaste à prova de explosão deve incluir:
Plano de atualização para o sistema de controle do guindaste.
Seleção de sensores e atuadores à prova de explosão.
Projeto de sistemas automáticos de posicionamento e estabilização.
Mecanismos de backup para operação manual de emergência.
Medidas de vedação e isolamento à prova de explosão para o guindaste.
Revisão de Documentação de Projeto
Todos os documentos de projeto de modernização devem ser revisados por uma organização qualificada para inspeção de equipamentos à prova de explosão, a fim de garantir que a integridade geral do guindaste em relação à proteção contra explosões em oficinas à prova de explosão seja mantida após a modernização.

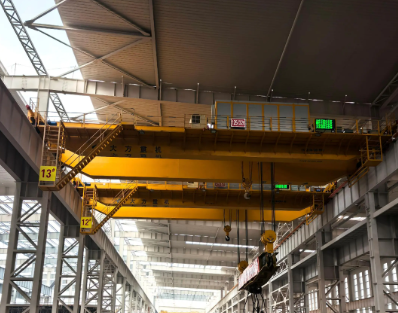

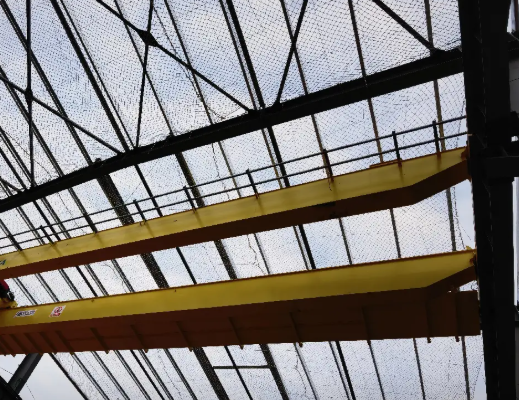

Requisitos técnicos de construção
Desmontagem e proteção de equipamentos
Ao desmontar componentes originais do guindaste em oficinas à prova de explosão, medidas de proteção são obrigatórias para evitar danos às superfícies de contato à prova de explosão. Todos os componentes desmontados do guindaste à prova de explosão devem ser armazenados separadamente e claramente identificados.
Instalação e conexão de cabos
Todos os cabos do guindaste devem utilizar condutos flexíveis à prova de explosão ou cabos blindados.
Os dispositivos de entrada de cabos devem utilizar prensa-cabos que atendam aos requisitos de segurança contra explosão.
A classificação de resistência à explosão das caixas de junção e dos painéis de controle do guindaste não deve ser inferior a Ex d IIB T4 Gb.
Instalação de sistema de automação
O controlador principal do sistema de automação de guindastes à prova de explosão deve ser instalado em uma área segura ou dentro de um invólucro pressurizado que atenda aos requisitos de segurança contra explosões.
Os sensores e codificadores instalados no guindaste em áreas classificadas como perigosas devem ser produtos intrinsecamente seguros ou à prova de explosão.
Ao modernizar sistemas de acionamento de motores, é necessário garantir a integridade da estrutura à prova de explosão do guindaste.
Restauração de estrutura à prova de explosão
Todas as superfícies de juntas à prova de explosão modificadas no guindaste devem:
Ser reusinado para atender aos requisitos originais de acabamento superficial.
Utilize materiais de vedação à prova de explosão aprovados.
Atingir o torque de aperto dos parafusos especificado nas normas à prova de explosão.
Especificações para modernização do sistema elétrico
Instalação de equipamentos elétricos à prova de explosão
Todos os equipamentos elétricos do guindaste devem ter marcações claras de proteção contra explosão.
O aterramento dos equipamentos de guindaste deve estar em conformidade com os requisitos de ligação equipotencial à prova de explosão.
Os circuitos intrinsecamente seguros e não intrinsecamente seguros do guindaste à prova de explosão devem ser efetivamente isolados.
Sistema de Controle de Automação
Os principais equipamentos de controle (por exemplo, PLCs, conversores de frequência) do guindaste devem ser instalados preferencialmente em áreas não classificadas como perigosas, fora dos guindastes, em oficinas à prova de explosão.
Deve ser instalado um sistema de parada de emergência para guindastes à prova de explosão, garantindo uma parada confiável em quaisquer condições em guindastes em oficinas à prova de explosão.
Os programas de automação para guindastes devem incluir lógica de segurança para evitar operações incorretas e colisões no ambiente específico de guindastes em oficinas à prova de explosão.
Sistemas de monitoramento e sensoriamento
Os equipamentos de videomonitoramento para guindastes em oficinas à prova de explosão devem utilizar câmeras à prova de explosão.
Os sensores de detecção de posição do guindaste devem atender aos padrões de resistência a explosões e de precisão aplicáveis a guindastes em oficinas à prova de explosões.
Os dispositivos de comunicação sem fio para guindastes à prova de explosão devem possuir certificação de resistência a explosões.
Testes e Aceitação
Testes de desempenho à prova de explosão
Após a conclusão, os seguintes testes são necessários para o guindaste à prova de explosão:
Inspeção de folgas na superfície de juntas à prova de explosão de guindastes.
Amostragem de testes de impacto em estruturas de guindastes.
Testes de vedação em dispositivos de entrada de cabos de guindaste.
Teste de função de automação
Teste de precisão de posicionamento automático para o guindaste (erro ≤ ±5mm).
Verificação da eficácia do controle anti-oscilação para o guindaste à prova de explosão.
Teste da função de intertravamento de segurança do guindaste.
Teste de comutação manual de emergência para o guindaste em oficinas à prova de explosão.
Aceitação abrangente
A aceitação do projeto de modernização do guindaste deve incluir:
Análise dos certificados de segurança contra explosões para guindastes e da documentação dos equipamentos.
Inspeção da integridade dos documentos do processo de construção do guindaste.
Teste de operação contínua do guindaste por 72 horas em oficinas à prova de explosão.
Relatório final de inspeção de segurança à prova de explosão para o guindaste à prova de explosão.
Segurança e Treinamento
Medidas de segurança na construção
Trabalhos a quente no guindaste exigem uma permissão especial para trabalhos a quente.
Zonas de isolamento à prova de explosão devem ser estabelecidas em áreas de construção de oficinas à prova de explosão.
Todas as ferramentas de construção utilizadas na adaptação do guindaste devem ser do tipo à prova de explosão.
Treinamento de Operação e Manutenção
Após a modernização, deve ser fornecido treinamento especializado para os operadores e pessoal de manutenção do guindaste à prova de explosão, abrangendo:
Procedimentos para operar o sistema de automação de guindaste à prova de explosão.
Pontos-chave para a inspeção diária de equipamentos à prova de explosão de guindastes.
Procedimentos de resposta a emergências para situações anormais envolvendo guindastes em oficinas à prova de explosão.
Gestão de Documentação
Todos os documentos de projeto, registros de construção, relatórios de ensaio e certificados de segurança contra explosões gerados durante a adaptação do guindaste em oficinas à prova de explosões devem ser organizados e arquivados. O período de retenção não deve ser inferior à vida útil do equipamento do guindaste à prova de explosões.
Conclusão
A modernização da automação de pontes rolantes em oficinas à prova de explosão é um meio significativo para aumentar a eficiência e a segurança da produção. Ela deve ser realizada sob a premissa primordial de preservar o desempenho da ponte rolante à prova de explosão. Os requisitos desta especificação são diretrizes fundamentais. Projetos específicos de pontes rolantes exigem planos de construção dedicados, baseados nas condições reais. A estrita observância das normas de segurança para ambientes à prova de explosão e dos regulamentos de segurança para pontes rolantes é essencial para garantir a operação segura e confiável da ponte rolante automatizada à prova de explosão em oficinas à prova de explosão.
